Система MCS-B

MCS-B

                                            Электронная система управления

Эта система используется для контроля и управления до 240 моторизованными противопожарными клапанами и совместима со всеми стандартными приводами 24 В или 230 В. Система состоит из коммуникационных модулей и центрального блока управления, который обменивается данными с отдельными коммуникационными модулями через шину RS-485. Вся система работает по принципу Master & Slave, где коммуникационные модули (Slave) задают адрес с помощью DIP-переключателя, центральный блок управления (Master) автоматически обнаруживает отдельные модули и никаких дополнительных настроек не требуется.



Характеристики

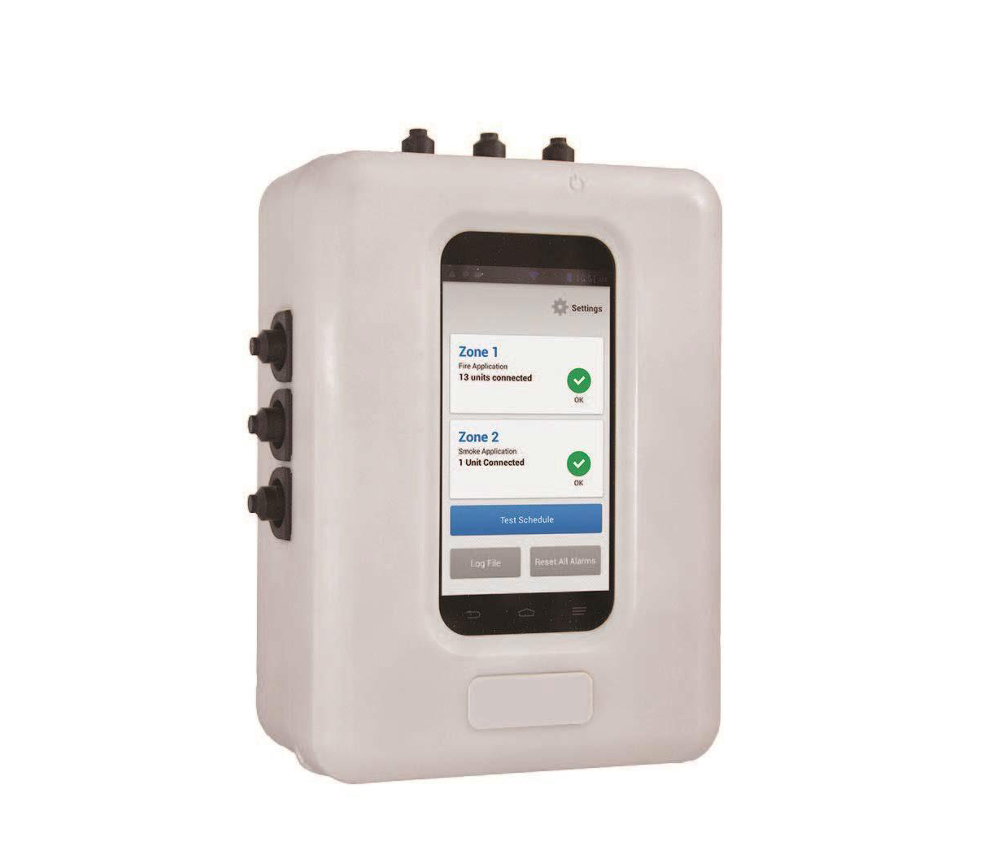

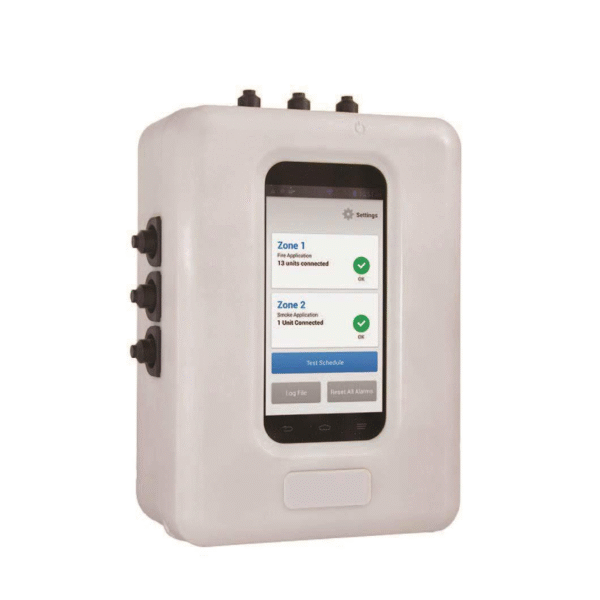

  • Центральный модуль управления с сенсорным экраном высокого разрешения.
  • Подключение до 120 модулей связи UFC в двух зонах.
  • Поддержка всех стандартных приводов 24 В переменного / постоянного тока и 230 В переменного тока.
  • Связь через шину RS-485.
  • Система позволяет использовать топологию шины, подключенную в двух зонах, макс. расстояние между центральным модулем управления и коммуникационным модулем 1200 м (без повторителя).
  • Автоматическое обнаружение коммуникационных модулей UFC благодаря уникально установленному адресу.
  • Контроль демпферов нажатием кнопки или автоматическое тестирование с центрального блока управления.
  • В каждой зоне есть возможность подключения одного вентиляционного блока.
  • Открытые протоколы Modbus RTU или BACnet MS / TPOptional мониторинг на внешнем компьютере через Wi-Fi с облачным удаленным доступом.
  • Отправка журналов событий по электронной почте через облачный доступ.
  • Возможность подключения двух противопожарных клапанов на одном коммуникационном модуле UFC24. -2UFC24 модуль связи с возможностью подключения одного детектора дыма и одного термоэлектрического устройства отключения.
  • Измерение времени концевых выключателей.
Дополнительная информация по заказу
